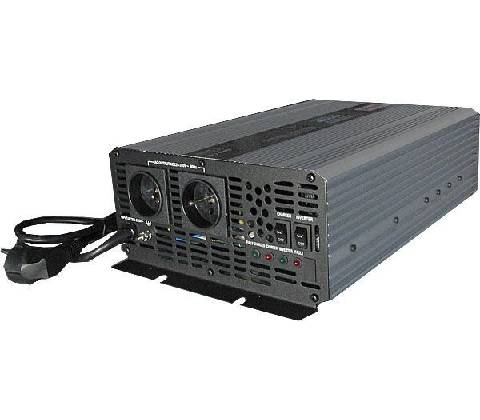

Carspa CPS2000

1. Úvod Ďakujeme, že ste si zakúpili náš plne automatický záložný domáci menič s nabíjačkou série UPS (ďalej len UPS). Jedná sa o veľmi spoľahlivý záložný zdroj energie, ktorý je perfektnou kombináciou s vysoko účinným prevodníkom, pôsobí ako obtok verejnej siete, s využitím automatického prepínacieho systému a plne automatizovanej nabíjačky batérií. Keď dôjde k výpadku napájania (verejná sieť), zariadenie prevedie (zmení) napätie batérie z jednosmerného prúdu (DC) na striedavé (AC) na podporu činnosti elektrického zariadenia. Keď sa obnoví verejná sieť, zariadenie sa automaticky prepne na používanie hlavného striedavého prúdu (verejného), po ktorom nasledujú 3 fázy nabíjania (konštantný prúd, konštantné napätie, prietokové nabíjanie) vašej batérie, čas konverzie kratší ako 8 ms nemá žiadny vplyv na vaše AC zariadenie. 2. Funkcia Má uzemnenie, ochranu proti obrátenej polarite, preťaženie, prepätie, vysokú teplotu, nízke napätie, skrat - plne auto-ochrannú funkciu Technológia zabezpečujúca nízke rušenie a jemné spustenie (spustenie) Čas konverzie medzi režimom obtoku (zálohovanie) a režimom meniča menej ako 8ms, žiadny vplyv na prevádzku zariadenia, v prípade poruchy verejnej siete (prúd) USB výstup 5V 1000mA, môže nabíjať váš mobilný telefón a digitálne zariadenia Dva prepínače regulátora – prepínač prevodníka, Vypínač napájania nabíjačky, môže fungovať ako záloha, keď je batéria hlboko vybitá Štyri LED indikátory s farbami: červená, zelená, žltá a červená (plne nabitá, nabíjačka, menič, porucha) Vysokofrekvenčná technológia PWM, malá veľkosť, veľký výkon

• 3. Prevádzkové prostredie Pre dosiahnutie najlepších prevádzkových výsledkov by mal byť UPS umiestnený na rovnom povrchu, ako je zem alebo iný spoľahlivý povrch. Nainštalujte UPS na miesto, kde je: • Suché – nedovoľte, aby voda a/alebo iné kvapaliny prišli do styku s UPS. V prípade všetkého vybavenia námorných lodí neinštalujte UPS pod alebo v blízkosti povrchu vody a nedovoľte, aby UPS navlhčila alebo sa dostala do vody. • Chlad - Teplota okolitého vzduchu by mala byť optimálne medzi -1 ° C (30 ° F) bez kondenzácie a 40 ° C (105 ° F). Neumiestňujte UPS na ohrievač alebo do jeho blízkosti ani na žiadne zariadenie, ktoré generuje teplo (kúrenie) nad izbovú teplotu. Ak je to možné, chráňte UPS pred priamym slnečným žiarením. • Vetrané - Udržujte voľnú cirkuláciu vzduchu okolo UPS a počas prevádzky neumiestňujte predmety okolo UPS. Ventilátor je užitočný, keď sa z UPS čerpá veľké množstvo energie na dlhšie časové obdobie. Jednotky prestanú pracovať, keď vnútorná teplota prekročí prevádzkovú teplotu, a reštartujú sa, keď sa ochladí. • Bezpečné - Nepoužívajte zariadenia UPS v blízkosti horľavých materiálov alebo na miestach, kde sa môžu hromadiť horľavé výpary alebo plyny
• 5. Ochranná funkcia AVS Ochrana pred nízkym napätím: keď je sieťové napájanie menšie ako 70 V / 170 V striedavého prúdu, CPS sa musí vypnúť (chrániť). Keď sa napätie zvýši na normálny rozsah, CPS sa automaticky reštartuje. Ochrana pred vysokým napätím: keď je napájanie zo siete príliš vysoké, CPS sa automaticky vypne. Reštartuje sa, akonáhle je napätie v normálnom rozsahu. Časové oneskorenie: Reštartovanie kvôli ochrane má oneskorenie 17 sekúnd. Funkcia Time Out zabraňuje poškodeniu jednotky. 6. Poznámka k inštalácii: • Môžete použiť jednu alebo viac batérií. Najlepšia je 100Ah alebo silnejšia batéria na pokrytie dlhšieho časového obdobia. • Ak ide o striedavý prúd, menič funguje ako obtok striedavého prúdu a dodáva prúd do elektrického zariadenia (režim "Invertor" sa zapne pomocou vypínača). Batéria je tiež nabitá - jedna alebo viac). (Režimy "Invertor" a "Nabíjačka" sa spúšťajú pomocou vypínača. • Ak dôjde k výpadku striedavého prúdu, UPS prevedie jednosmerný prúd batérie na striedavý prúd a potom napája elektrické zariadenie (musíte zapnúť režim "Invertor"). 6.1 Vo vnútri balenia je klip na batériu (terminál). Používa sa na priame pripojenie jednotky k batérii. Vnútorné svorky (výstupy) na zadnej strane jednotky sú červené – Pozitívne (+) a Čierne – Negatívne (-). Pripojte červený kábel k červenej svorke (výstup) a svorku batérie k kladnému pólu batérie (+). Pripojte čierny kábel k svorke batérie na zápornom póle batérie (-). Uistite sa, že všetky pripojenia sú silné a bezpečné. Zle vykonané pripojenia 5 môžu spôsobiť prehriatie vodičov, svoriek (výstupov) alebo svoriek, ako aj skrátenie času, keď batéria odosiela energiu do zariadenia (Pred pripojením k batérii sa tiež uistite, že režim meniča aj nabíjačky sú v polohe "VYPNUTÉ"). UPOZORNENIE • Opačná polarita spôsobí vyhorenie poistky a môže tiež spôsobiť poškodenie UPS. Preto, prosím, venujte tomu veľkú pozornosť. Škody spôsobené opačnou polaritou nie sú zabezpečené našou zárukou. • UPS musí byť pripojený iba k batériám, ktoré majú normálny 12V výkon. Zdrojom energie môže byť 12V batéria alebo niekoľko 12V batérií pripojených paralelne / sériovo pre zlepšenie času zálohovania. Jednotka nebude fungovať pripojením 6V batérie, aj pripojenie 24V batérie povedie k trvalému poškodeniu. • Ak používate batérie, vždy udržiavajte vetranie. Batérie môžu počas nabíjania alebo vybíjania produkovať horľavý plyn. • Keď je jednotka pripojená k batérii, môže dôjsť k iskreniu. Pred akýmkoľvek pripojením sa uistite, že v blízkosti nie sú žiadne horľavé výpary (plyny). • Použite DC pripojovacie káble, ktoré sú súčasťou balenia, aby ste zabezpečili najlepšiu prevádzku zariadenia. 6.2 Pripojte uzemnenie (konektor) k zemi. Ak je to možné, urobte to, aby ste zaistili bezpečnosť. Pred použitím UPS zapojte uzemňovací kábel. Na výstupnom paneli UPS je svorka (výstup) vybavená maticou. Vyberte zelený izolovaný kábel a zaveďte ho do zeme do hĺbky 1-2 m alebo hlbšej. 6.3 Pripojte kábel striedavého prúdu zariadenia UPS k verejnej sieti. Vaše zariadenia budú teraz zásobované elektrickou energiou z verejnej rozvodnej siete. Nerobte to mokrými rukami! 6.4 Pripojte sieťové zariadenie k zásuvke CPS Ľudia Pred pripojením k elektrickej sieti sa uistite, že je zariadenie vypnuté. Zapnite zariadenie. Teraz je váš spotrebič funkčný. V prípade preťaženia sa rozsvieti červená LED dióda a menič sa vypne. Ak chcete obnoviť funkciu, menič sa automaticky reštartuje. VÝSTRAHA Odporúčame, aby ste nepoužívali spotrebič, ktorého výkon je vyšší ako 90% výkonu CPS. Aj keď existuje ochrana proti preťaženiu CPS, zariadenie môže byť poškodené
